6ES7331-1KF02-0AB0

SIMATIC S7-300，SM 331 模擬量輸入模板，光隔離，8 路模擬量輸入，13 位分辨率，電壓/電流/電阻/PT100、NI100、NI1000、LG-NI1000，PTC / KTY，66 ms 模板更新時間，1 X 40 針
  6ES7331-7HF01-0AB0

SIMATIC S7-300，模擬量輸入SM 331，電隔離，8 AI，14 BIT，0.052MS/通道，電流，電壓，中斷，診斷，20針，
 6ES7331-7KB02-0AB0

SIMATIC S7-300，模擬量輸入SM 331，光電隔離，2 AI，9/12/14位分辨率，U/I/熱電偶/電阻，中斷，診斷，20針，
  6ES7331-7KF02-0AB0

SIMATIC S7-300，模擬量輸入SM 331，光電隔離，U/I/熱電偶/電阻中斷，診斷；分辨率9/12/14位，8AI，
   6ES7331-7NF00-0AB0

SIMATIC S7-300，模擬量輸入SM 331，光電隔離，8 AI；+/-5/10V，1-5 V，+/-20MA，0/4至20MA，16 BIT（55 MS），1 公共點（50 V COM.），
   6ES7331-7NF10-0AB0

SIMATIC S7-300，模擬量輸入SM 331，光電隔離，8 AI；+/-5/10V，1-5 V，+/-20MA，0/4至20MA，16 BIT，1 公共點（60 V COM.），
 6ES7331-7PE10-0AB0

SIMATIC S7-300，模擬量輸入模板 SM 331，單獨隔離 AC250V，6 AI 熱電偶，B，E，J，K，L，N，R，S，T 型，電壓： +/-25MV BIS +/-1V 16 位，50 ms，40 針
  6ES7331-7PF01-0AB0

SIMATIC S7-300，模擬量輸入SM 331，OPT. ISOL，光電隔離，2/3/4線制，8AI，電阻，PT100/200/1000NI100/120/200/500/1000，CU10，以及依照特性曲線的
  6ES7331-7PF11-0AB0

SIMATIC S7-300，模擬量輸入SM 331，光隔離，8 AI 熱電偶，類型 B，E，J，K，L，N，R，S，TTXK/TXK（L）

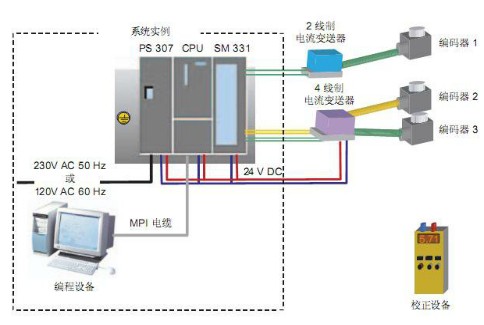

概述：
模擬量輸入
用于連接電壓和電流傳感器、熱電耦、電阻和熱電阻

應用面積：
模擬量輸入模板用來實現PLC與模擬量過程信號的連接。用于連接電壓和電流傳感器、熱電耦、電阻和熱電阻

功能：
模擬量輸入模塊將來自過程的的模擬量信號轉換為可在控制器中進行內部處理的數字量信號。

該模塊具有如下特點：

分辨率為 9-15 位 + 符號位（具有不同的轉換時間），可以設置。
各種量程；
電流/電壓的默認設置是使用量程模塊以機械方式設置的，可通過編程器和 STEP 7 的“Hardware configuration"進行細調。
中斷能力；
該模塊將診斷和限值中斷發送到控制器的 CPU。
診斷；
該模塊將綜合診斷信息發送到 CPU。

•

• 1. HART變量的基本概念與基本使用

  1.1 簡介
  HART (Highway Addressable Remote Transducer)，可尋址遠程傳感器高速通道的開放通信協議, HART協議使用FSK技術，在4~20mA信號過程量上疊加一個頻率信號，成功的實現模擬信號和數字信號雙向通訊，而不互相干擾。
  HART 模擬量模塊是指除了可以提供模擬量數值外，還可以提供 HART 通訊功能的模擬量模塊。HART 模擬量模塊可以用于PROFIBUS-DP 的分布式 I/O 從站中。（使用6ES7153-2BA02-0AB0及更高版本或6ES7153-2BB02-0AB0及更高版本的接口模塊作為連接 PROFIBUS-DP 的從站接口）。

  1.2 多變量讀取
  在實際應用中通常用SFC58，SFC59進行數據記錄的讀寫實現多變量的讀取。但6ES7153-2BA02-0AB0 或更高版本可以使用HART變量直接進行多變量的讀取。

  1.3 HART變量
  基本要求：IM 153-2（6ES7153-2BA02-0AB0 或更高版本）和 STEP 7（V5.4 SP3 或更高版本）
  地址分配：HART 模塊占用 16 個輸入/輸出字節。 如果組態 HART 變量，該模塊將為每個 HART變量分配5 個字節，其中4個字節表示過程值，一個字節表示質量代碼。
  HART變量數量：6ES7153-2BA02-0AB0模塊可以zui多分配 8 個 HART 變量，每個通道的HART 變量不超過 4 個。 您可以在模塊的屬性對話框中為通道分配 HART 變量。
  IO資源：如果使用全部 8 個 HART 變量，則 每個HART 模擬量輸入模塊總共占用 56 個輸入/輸出字節（16 個字節 + 8 x 5 個字節 = 56 個字節）?！盁o(wú)"組態不占用其它輸入字節。
  組態 HART 變量：可以在 STEP 7 HW Config 中分配 HART 變量。
  多變量：PV，SV，TV，QV
  ● PV（Primary Variable，主變量）
  ● SV（Secundary Variable，二級變量）
  ● TV（Teritary Variable，三級變量）
  ● QV（Quatenary，四級變量）

  HART變量結構：
