西門子數字量模組6ES7326-1RF00-0AB0

接線： 電壓輸出的 2 線和 4 線連接

下圖描繪了 2 線制連接（對線路電阻無補償）和 4 線制連接（對線路電阻有補償）。

圖片: 接線圖和方框圖

接線： 電流輸出

模擬 IO 模塊 SM 334; AI 4/AO 2 x 8/8 位;（6ES7334-0CE01-0AA0）

訂貨號

6ES7334-0CE01-0AA0

屬性

• 一組中 4 個輸入，一組中 2 個輸出
• 分辨率 8 位
• 在每個通道組，測量類型可編程
  • - 電壓
  • - 電流
• 不可編程，通過硬接線定義測量和輸出類型
• 連接到背板總線接口的電位
• 對負載電壓的電氣隔離

端子分配

下圖給出了各種接線選項。

接線： 電壓測量和電流輸出

圖片: 接線圖和方框圖

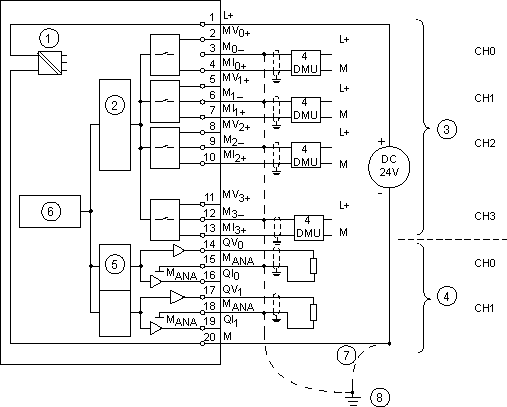

接線： 用于電流測量和電壓輸出的 4 線制傳感器

圖片: 接線圖和方框圖

西門子S7-300模塊化微型PLC系統，可以滿足中、小規模的性能要求。各種性能的模塊可以非常好地滿足和適應自動化控制任務，簡單實用的分布式結構和多界面網絡能力，應用十分靈活，操作方便，設計簡單，不含風扇，任務增加時可順利擴展，大量的集成功能，使它功能非常強勁

這里是北京國賓館，正在舉行的是2017中國發展高層論壇。眾多商界云集于此。西門子股份公司總裁兼執行官凱颯和技術官博樂仁分別在論壇上發言。凱颯帶來了他的兩點建議：一是投資高效科技并使用數字化。二是需要轉變觀念——保護環境會帶來商機，而不是阻礙經濟發展。
今年2月，中國獨立建造的海洋鉆井平臺“藍鯨1號”交付使用，它的作業水深、鉆井深度都創下之。造價相當于兩架空客A380飛機。“藍鯨1號”使用的DP3定位系統，西門子為動力定位提供電力保障，讓這個龐然大物即使面對颶風和洋流，也能像“定海神針”一樣在海洋中保持穩定。
今年1月，首艘極地重載甲板運輸船“奧達克斯”號從比利時啟航。西門子*的電力推進系統為該船提供強大的動力保障。經過8天8夜的航行，“奧達克斯”號終抵達北極圈，它將為大的亞馬爾液化天然氣項目運送大型建造模塊。

西門子S7-300自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。
一個系統包含下列組件：
CPU：不同的 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。
用于數字量和模擬量輸入/輸出的信號模塊 (SM)。
用于連接總線和點對點連接的通信處理器 (CP)。
用于高速計數、定位（開環/閉環）及 PID 控制的功能模塊（FM）。
根據要求，也可使用下列模塊：
用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。
接口模塊 (IM)，用于多層配置時連接*控制器 (CC) 和擴展裝置 (EU)。
通過分布式*控制器 (CC) 和 3 個擴展裝置 (EU)，SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。
SIPLUS 模塊可用于擴展的環境條件：
適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為 IP20 機柜內使用時，可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。
